Linha X99
Qual a diferença entre a X99 Vortex Plus e a X99 Dual Vortex Plus?
A Vortex Plus tem um soquete LGA 2011-3 e formato ATX; a Dual Vortex Plus tem dois soquetes e formato E-ATX, maior, que pede um gabinete com suporte a E-ATX. As duas têm 8 slots DDR4 Quad Channel até 512 GB, 10 portas SATA III com RAID e dual 2.5G LAN. A Dual tem 4 slots M.2 NVMe e, com dois processadores, 6 slots PCIe 3.0 — a Vortex Plus tem 2 M.2 e 3 PCIe.
Qual das duas eu devo escolher?
Se um processador dá conta do seu trabalho, a Vortex Plus resolve. Se você precisa de mais núcleos para virtualização, renderização ou servidor, ou de mais SSDs NVMe e placas PCIe, vá de Dual Vortex Plus. Ela também funciona com um processador só, e o segundo pode ser instalado depois. Só confira o gabinete: a Dual é E-ATX e não cabe em gabinete que aceita só ATX.
X99 Vortex Plus
Quais processadores são compatíveis?

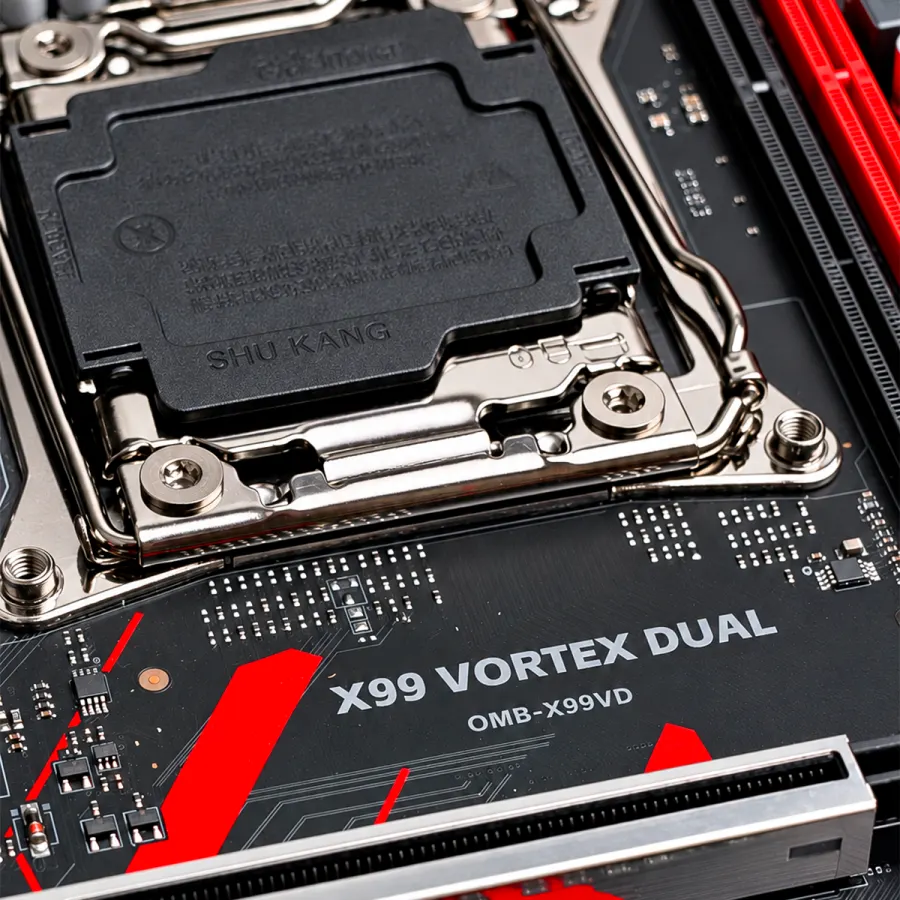

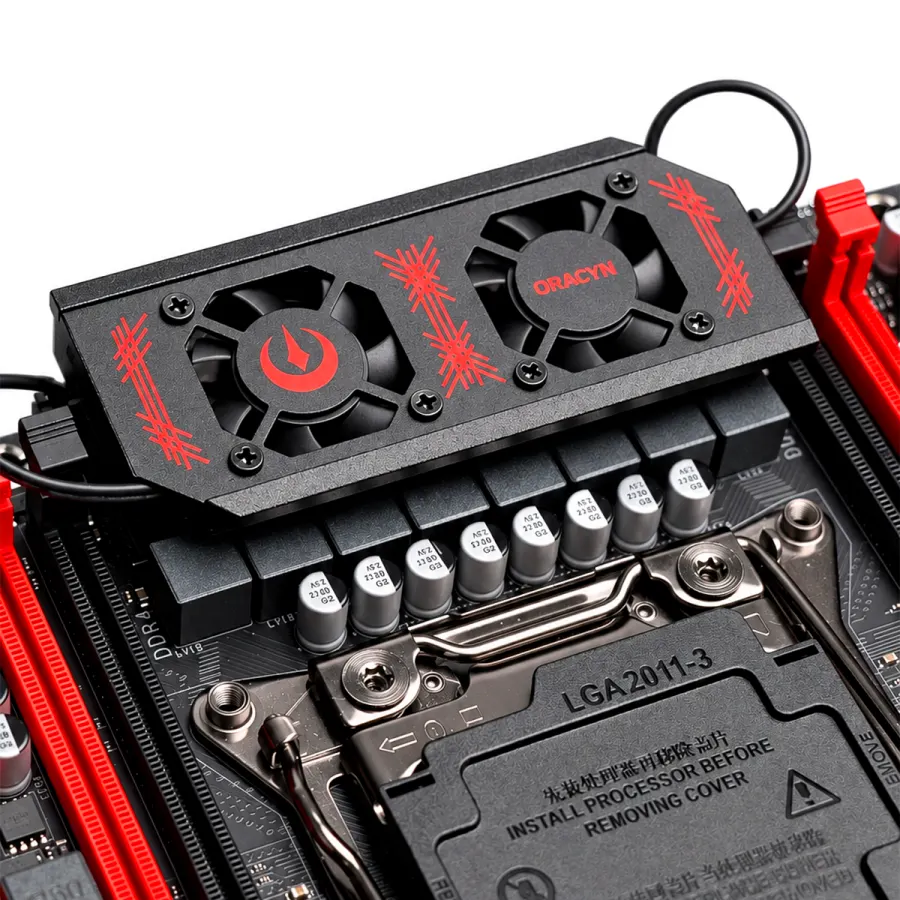

A X99 Vortex Plus suporta toda a linha Intel Xeon E5 v3 e v4 (séries E5-1600, E5-2600 e E5-4600) e os Core i7 Extreme Haswell-E e Broadwell-E (como o i7-5960X e o i7-6950X). Todos são soquete LGA 2011-3.

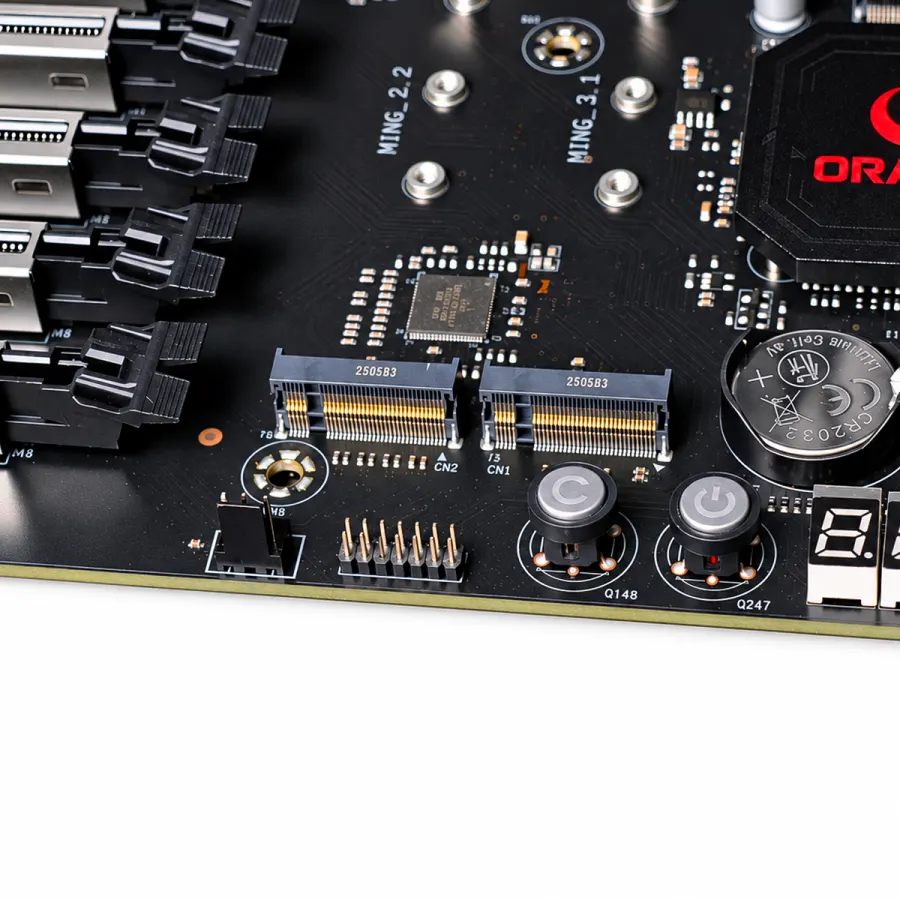

A placa aceita SSDs M.2 SATA?
Não. Os dois slots M.2 da X99 Vortex Plus são exclusivamente NVMe (PCIe). SSDs M.2 SATA não são reconhecidos. Para SSDs SATA tradicionais, use as 10 portas SATA III da placa.
Qual o limite de memória RAM?
A placa possui 8 slots DIMM DDR4 com suporte a Quad Channel e velocidades de até 3200 MHz, atingindo até 512 GB no total (8x 64 GB). Para Quad Channel, instale módulos idênticos em quartetos nos slots correspondentes.
Posso usar qualquer módulo TPM 2.0?
Não. O conector JTPM1 segue o padrão MSI de 14 pinos. Use somente módulos TPM 2.0 com esse padrão. Módulos de Asus, Gigabyte ou ASRock têm outros pinos e podem causar danos ao equipamento.

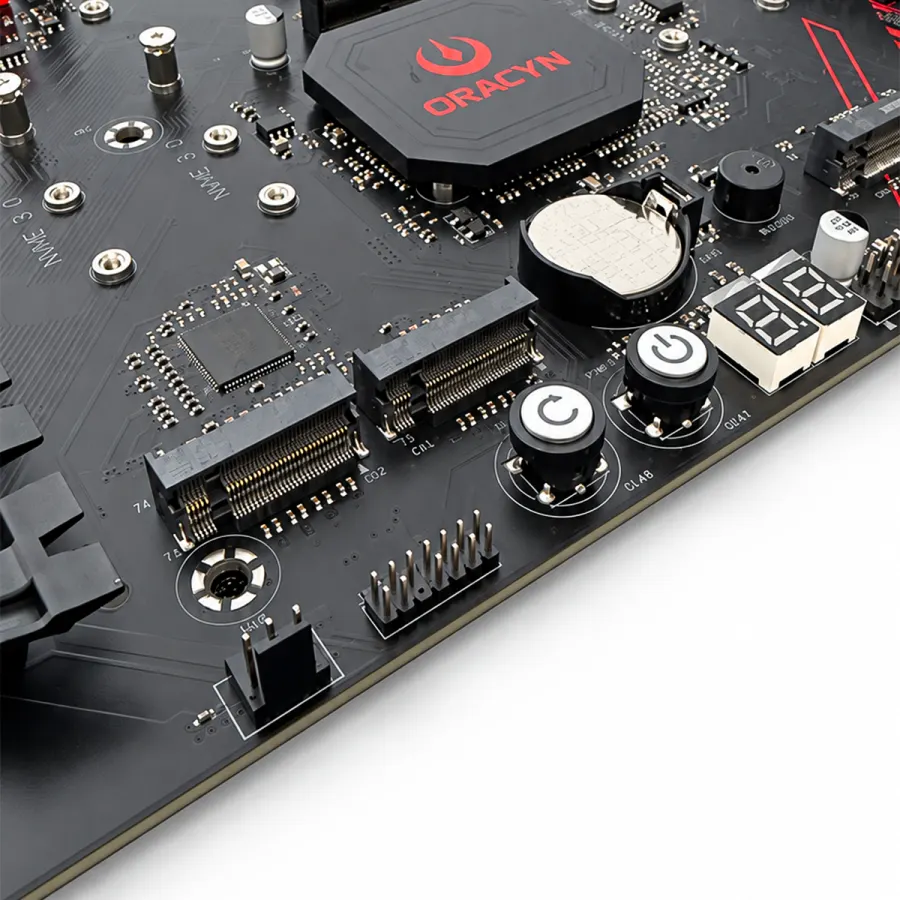

O que é o display POST code?
É um visor digital de dois dígitos integrado à placa que exibe códigos hexadecimais durante o boot. Em caso de falha, o código indica qual etapa travou (CPU, RAM, vídeo, etc.), economizando tempo de diagnóstico — especialmente útil em testes de bancada.
Como resetar a BIOS (CMOS)?
Há dois métodos: 1) Jumper JBAT1 — com o sistema desligado e desconectado, mova o jumper para a posição de limpeza por alguns segundos e retorne. 2) Remova a bateria CR2032 por pelo menos 30 segundos com a placa desconectada da tomada, depois reinsira.

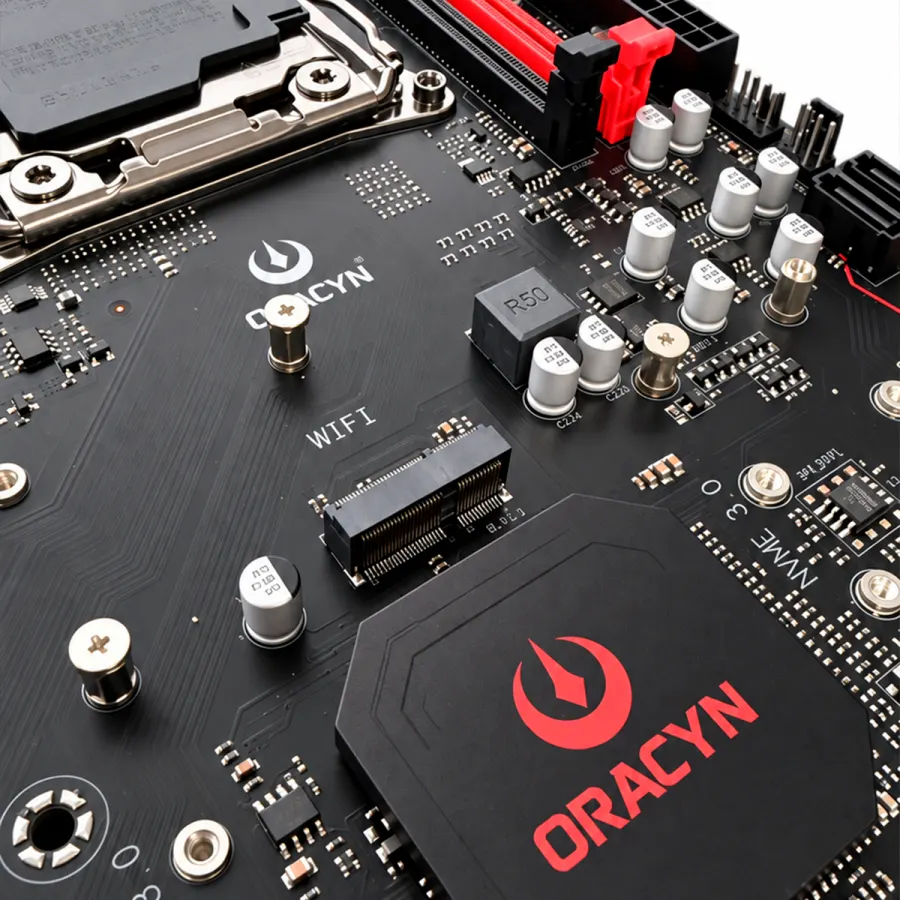

A placa tem Wi-Fi integrado?
A placa possui um slot M.2 Wi-Fi dedicado, mas o módulo Wi-Fi não acompanha o produto e deve ser adquirido separadamente.
Quais conectores de alimentação são necessários?
A placa requer 1 conector ATX de 24 pinos (alimentação geral) e 1 conector EPS de 8 pinos para a CPU. Certifique-se de que sua fonte tenha ambos antes da montagem.
X99 Dual Vortex Plus

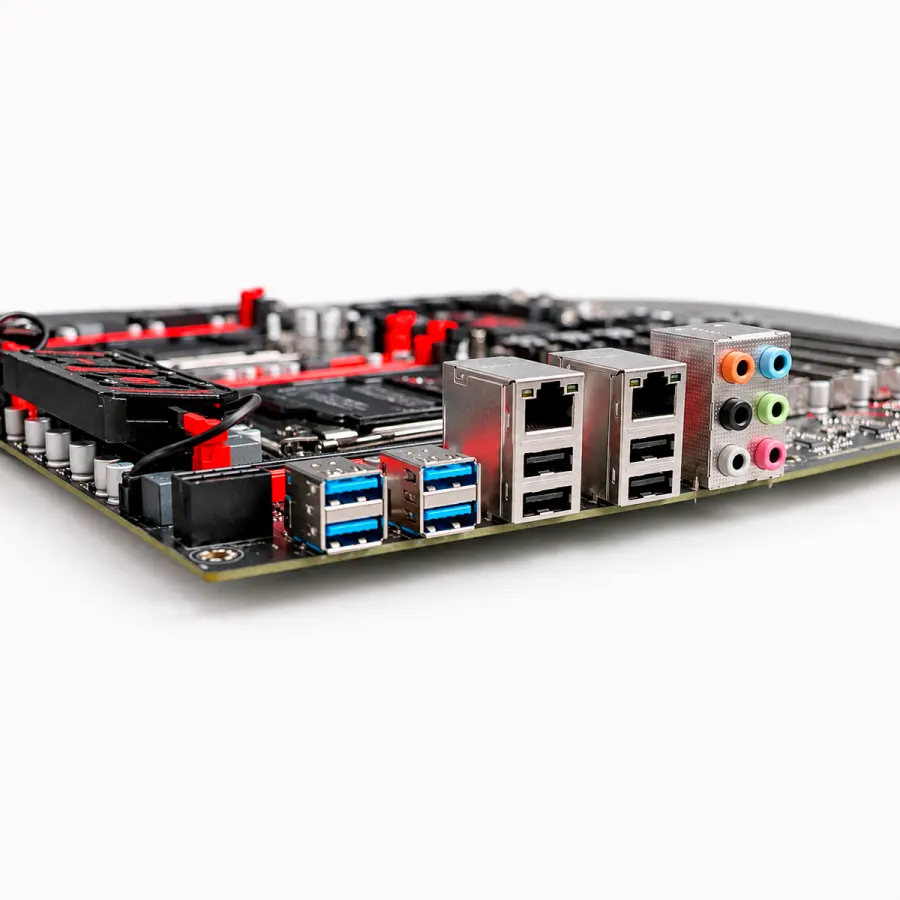

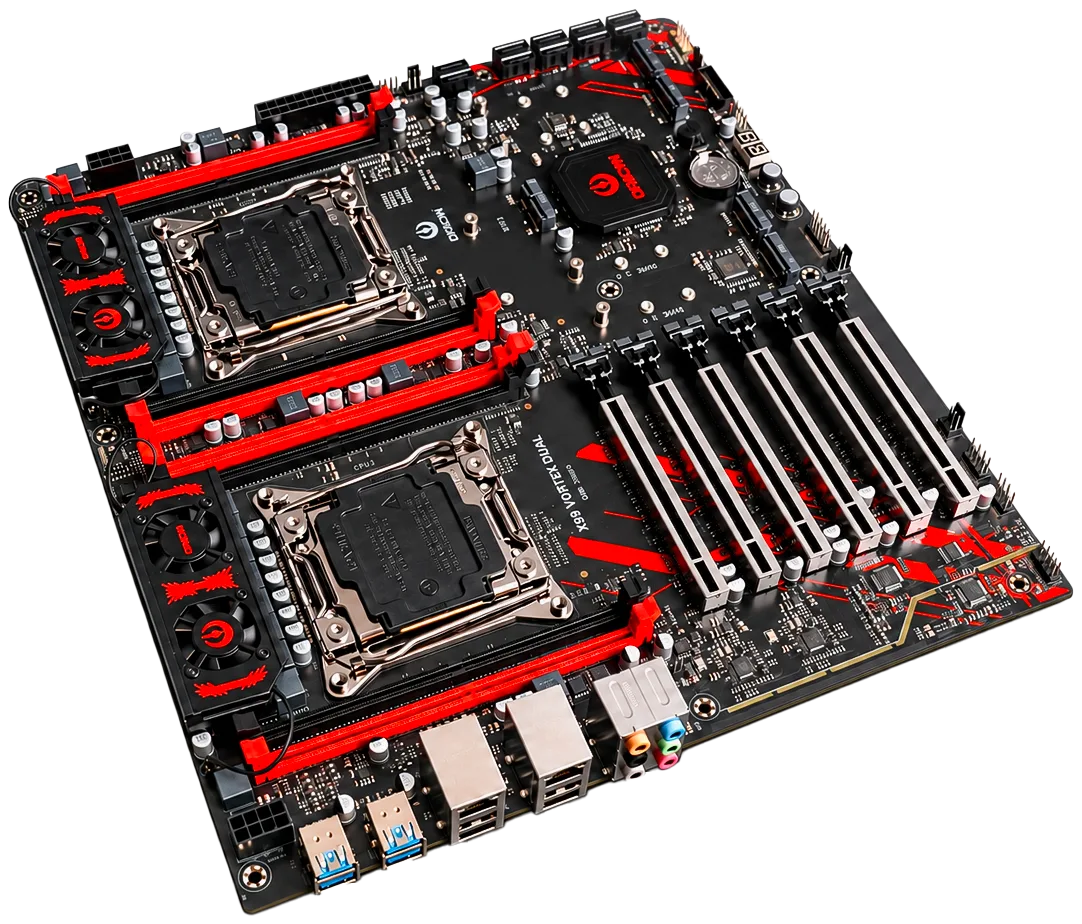

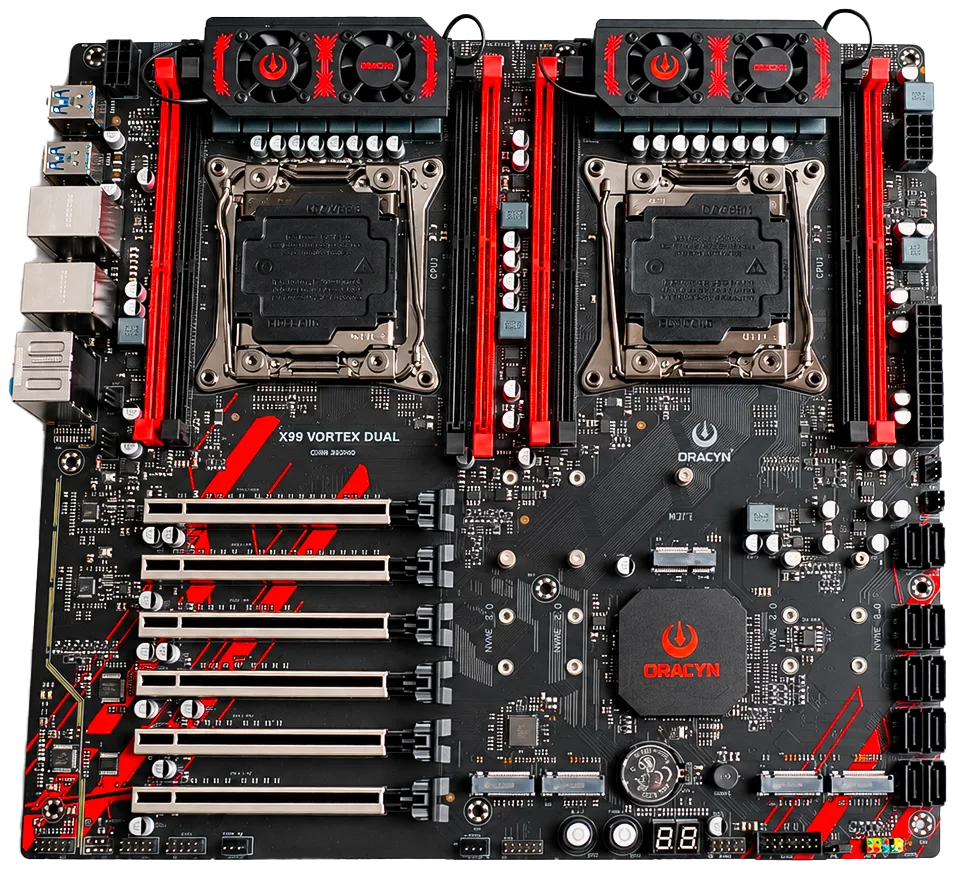

A Dual Vortex Plus cabe em qualquer gabinete?
Não. A X99 Dual Vortex Plus é E-ATX, maior que uma placa ATX comum. Ela precisa de um gabinete com suporte a E-ATX — confira essa informação na ficha técnica do gabinete antes de comprar ou montar.
Posso usar a Dual Vortex Plus com um processador só?

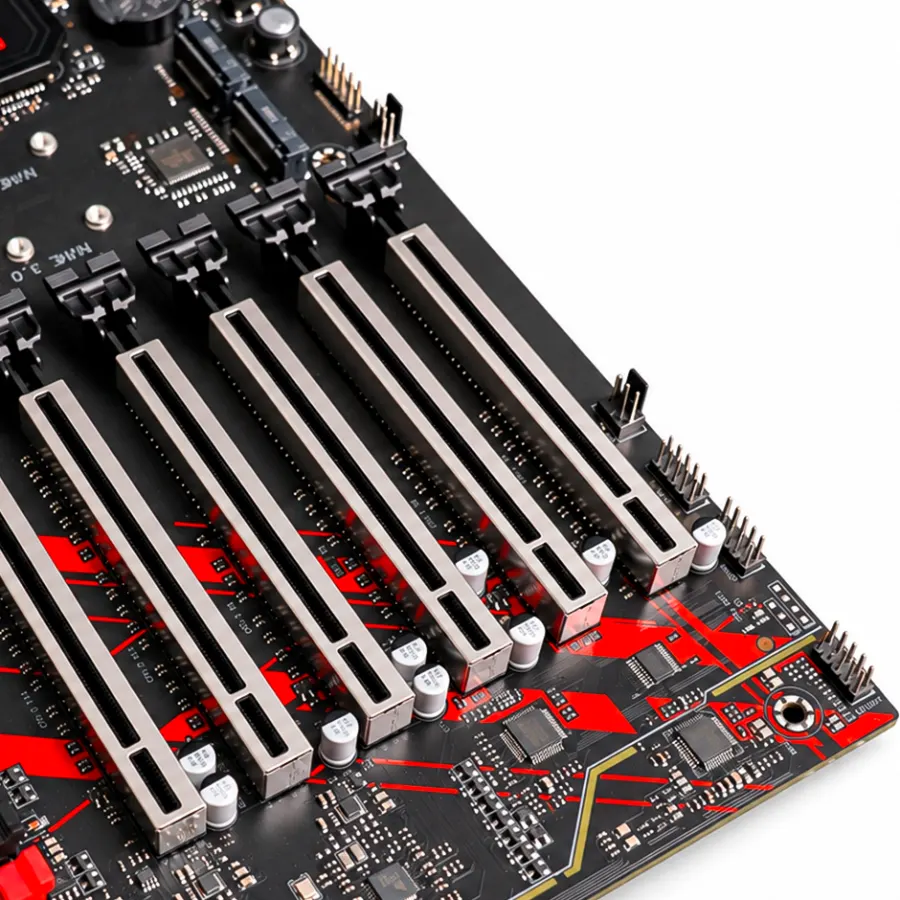

Pode. Com uma CPU, ela vai no soquete CPU1, o da direita (o mais distante do painel traseiro). Nessa configuração funcionam os 4 slots de memória do lado direito, os 4 slots M.2 e os 3 slots PCIe de cima (2× x16 + 1× x8). O segundo processador pode ser instalado depois: ele ativa os outros 4 slots de memória e os 3 slots PCIe de baixo, todos x8.
Posso usar dois processadores diferentes?
Não. As duas CPUs precisam ser do mesmo modelo (ex.: 2× Xeon E5-2680 v4). Só as séries E5-2600 e E5-4600 v3/v4 funcionam em dupla; a série E5-1600 funciona apenas sozinha, no CPU1 (o soquete da direita).
Que fonte eu preciso?
Uma fonte com um cabo ATX de 24 pinos e dois cabos EPS de 8 pinos (marcados como CPU ou EPS), com potência para os processadores e a placa de vídeo. Com duas CPUs, os dois EPS são obrigatórios. Não ligue um cabo PCIe de 8 pinos no conector EPS: a pinagem é diferente e pode danificar a placa.
A placa tem vídeo integrado?
Não. A plataforma não tem saída de vídeo: é obrigatório usar uma placa de vídeo, com o monitor ligado nela. Com um processador, só os 3 slots PCIe de cima funcionam — a placa de vídeo precisa estar em um deles.

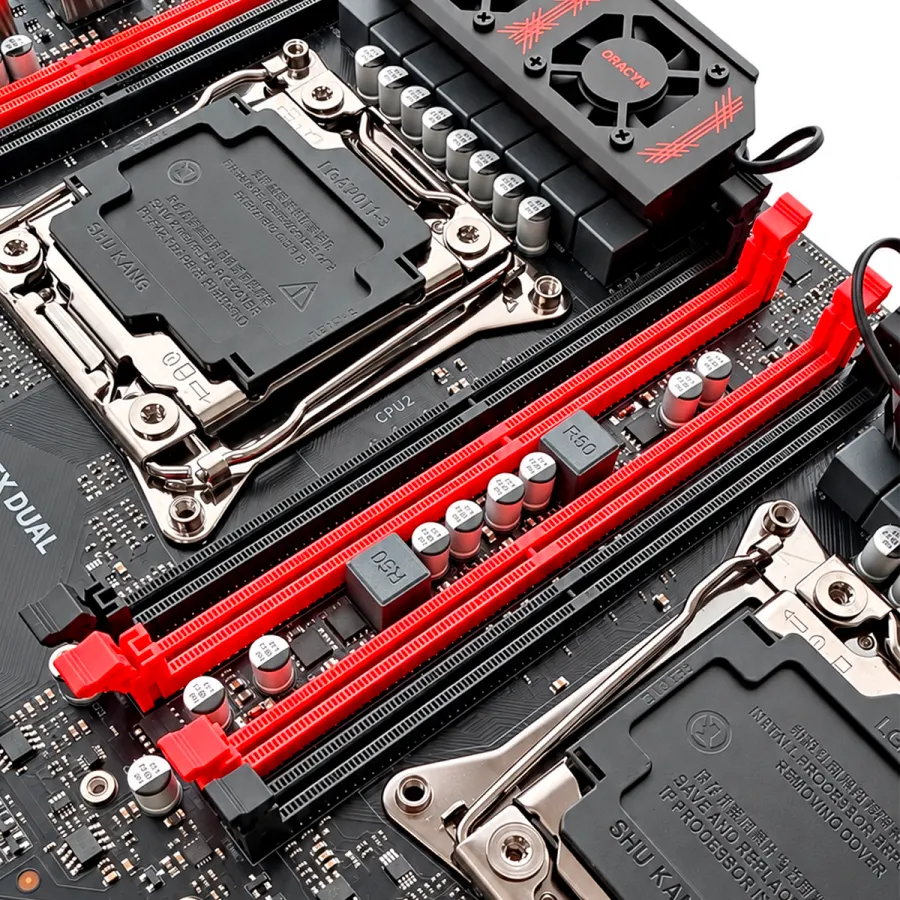

Aceita memória ECC registrada?
Sim. A placa aceita DDR4 ECC e REG, com até 64 GB por slot: 512 GB com dois processadores (8 slots) ou 256 GB com um (4 slots). Use módulos iguais e não misture memórias registradas (RDIMM) com memórias comuns (UDIMM): a placa pode não inicializar. A frequência final é a que o processador aceita — até 2133 MHz nos Xeon v3 e 2400 MHz nos v4.

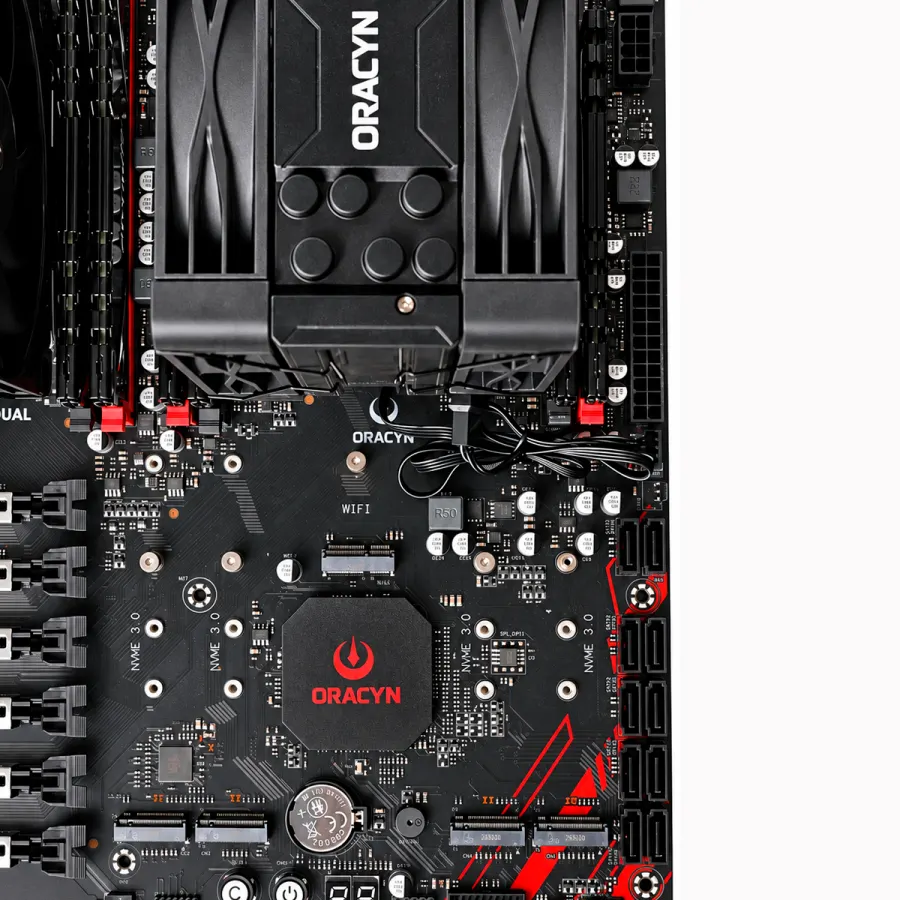

Os slots M.2 fazem RAID?
Não. Os 4 slots M.2 aceitam só SSDs NVMe (PCIe) e não fazem RAID. O RAID 0, 1 e 5 funciona nas 10 portas SATA III e é configurado no setup da BIOS, antes de instalar o sistema operacional.
